モデル ECA101


モデルECA101はノンリニアな出力でありながら、再現性の高いセットポイント(しきい値)出力を得ることができる渦電流位置検出センサです。


高精度であり、かつ高い応答性を有しているため、高速で移動する移動体の位置検出などに最適です。シンプルな構成のため、低コストで再現性の高い位置検出用途にご活用いただけます。



カタログダウンロード



特長

■再現性の高い位置検出が可能

■ゲインやオフセット、セットポイント調整が可能

■シンプルな構成により低コストを実現

■LEDインジケータによるセンサ位置表示



主な仕様

■測定範囲:0.5mm~15mm

■出力分解能:0.02%

■応答周波数:10kHz

■使用温度範囲:4~50℃

■使用湿度範囲:95%以下(結露なきこと)

■耐水規格:IP40(ドライバ)、IP67(プローブ)

■出力電圧:0-10V

■供給電源:12~24VDC(2W)



主なアプリケーション

■加工中の移動体やワークの位置検出

■振動体などの位置検出や制御

■移動体の位置決めや加工ワークの位置検出

■水中や油中での変位測定や位置検出

■高温測定対象の変位および位置検出(200度*)

詳細はアプリケーションをご確認下さい


加工中の熱変位測定


位置検出


部品の姿勢/位置検出


液体中での変位測定




測定範囲と測定対象

センサ部に交流磁場を発生させているため、測定対象には広い面積が必要なります。測定対象に必要な面積の概算は以下の通りです。

測定対象面積(平面):センサ径の約3倍

センサ径が大きいほど測定範囲を広くすることができます。













詳細仕様

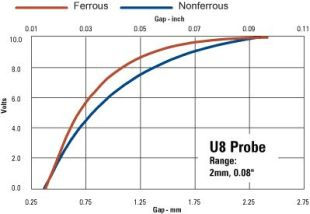

直線性グラフ



U3プローブ


U5プローブ


U8プローブ


U12プローブ


U18プローブ


U25プローブ


U38プローブ


U50プローブ



多彩なプローブ

センササイズは2mm~50mm径が標準としてラインナップされております。形状は円筒型またはネジ型が用意されており、お客様の取付け状態応じて選択していただけます。

センサプローブは全てIP67またはIP63の耐水等級に対応しています。高温環境に対しては、標準で125℃、カスタムで200℃まで対応しているため、様々な環境下での変位測定および位置検出、制御用途でご活用いただけます。
